NC旋盤用 シャフトワークストッパー

北川製 中空油圧パワーチャック用(B200・BB200シリーズ)

製品情報|NC旋盤用加工治具「生爪・シャフトストッパー・角バイト敷板」>NC旋盤シャフトワークストッパー【シャフト加工の全長決めが容易に・・・】最短翌日出荷!!

PRODUCT DESCRIPTION

製品紹介 (NC旋盤用シャフトワークストッパー 北川製B200・BB200シリーズ)

NC旋盤を使っている方、こんな時ありませんか?!


加工数量があまり多くないが少なくもない時、簡単なシャフト加工なのに汎用旋盤などで全長決めをしてからNC旋盤で加工する等、そんな時間の無駄使いは必要ありません!

タイプAはストッパー軸がネジ式になっている為、長さ調整も簡単で様々な位置で取り付け可能です。

タイプBは主軸菅に切粉が入らず作業後の清掃の手間も省けます。

なお、本製品につきましては当社WEBストアよりお買い求めください。

タイプA

タイプA

タイプB

タイプB

スピーグではNC旋盤加工における時間短縮を可能とする便利商品を販売しております。

加工の際は、是非お試しください!

その他、商品動画もYouTubeにてご紹介いております。

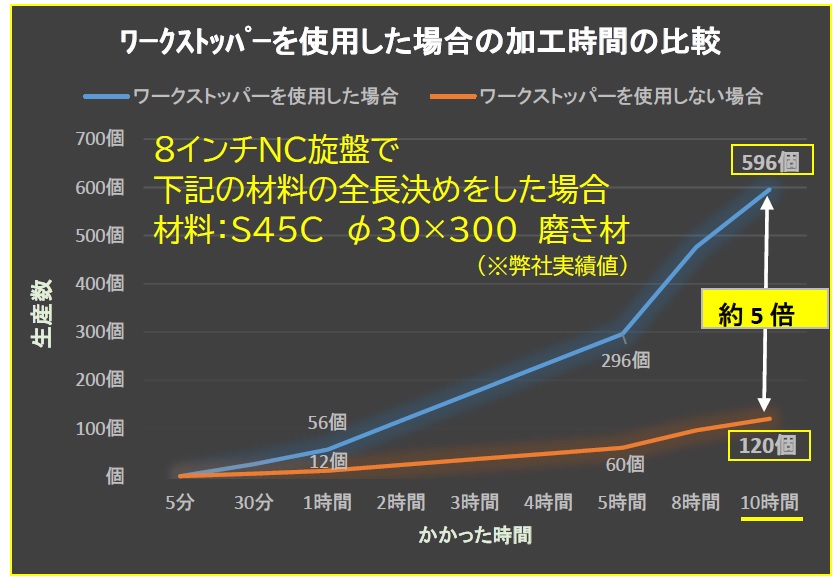

【シャフト加工の生産能力が5倍!!】





タイプA 導入メリット

MERIT.1

突き出し調整が簡単

ストッパーがねじ式の為ワークの突出し調整が可能

MERIT.2

全長決め加工が簡単

長尺ワークをストッパーに当てるだけでOK

MERIT.3

加工時間の短縮

作業の最適化で段取りやシャフト加工時間の短縮が見込めます。

MERIT.4

寸法のバラつき軽減

製品全長寸法のバラつきが少なくなります。

タイプB 導入メリット

MERIT.1

全長決め加工が簡単

主軸管内に装着し、簡単に全長決め加工が出来ます。(高精度タイプ)

MERIT.2

繰返し加工2μ以内

加工ワークの長さが、ほぼ一定なので、加工能率を向上させます。

MERIT.3

清掃時間の短縮

主軸管に切粉が入らない為、お掃除要らず。

MERIT.4

取り付けも容易に

旋盤チャックに取り付けるだけでOK。

当社では旋盤複合加工品(NC旋盤加工+マシニングセンター加工)を最も得意としております。加工依頼もお気軽にお問い合わせください。


各種加工のサンプルやオリジナル商品動画をご覧いただけますので、当社の高い技術力を是非ご確認ください。

PRODUCT TYPE

◆ワークストッパー タイプA

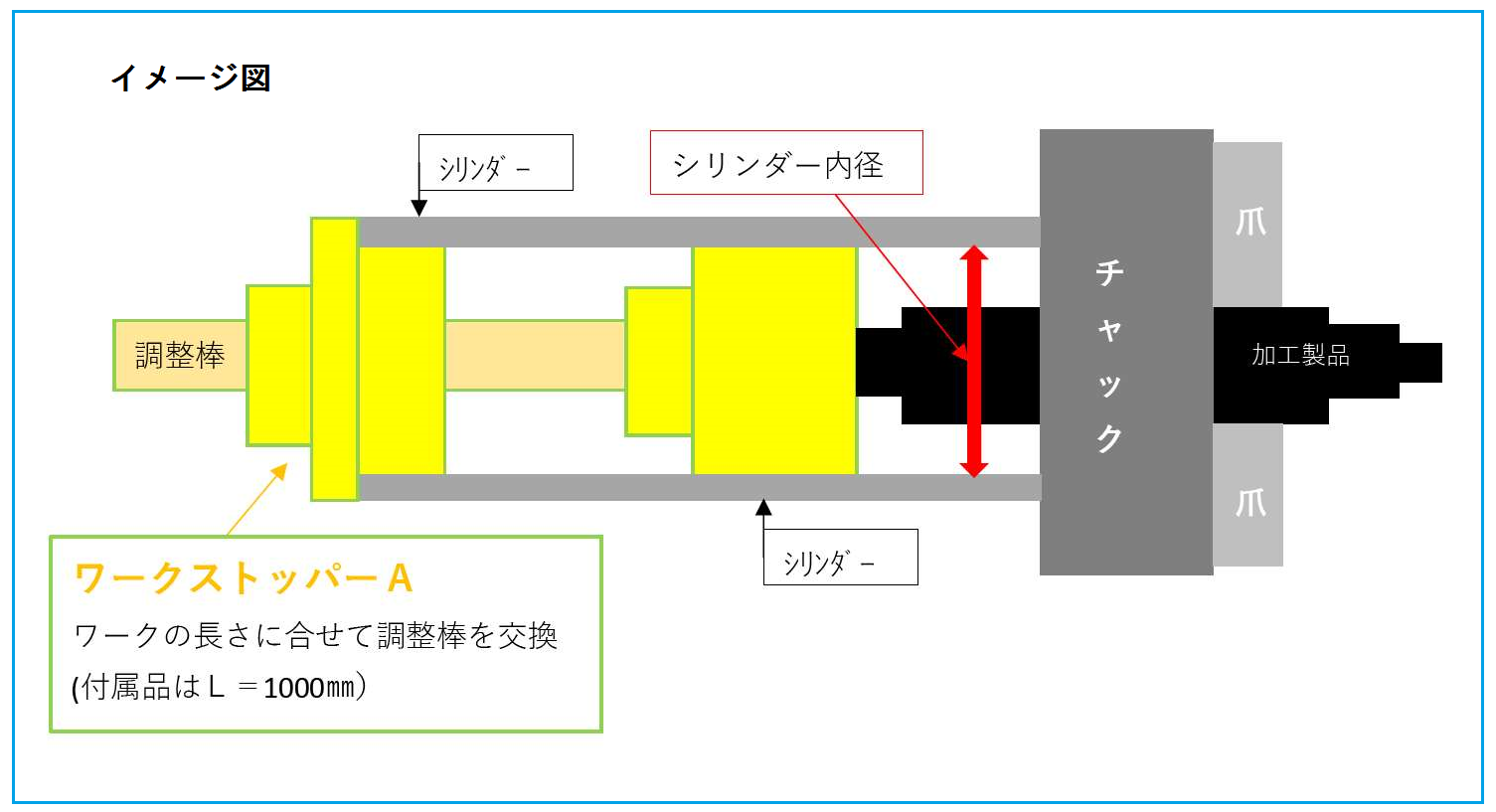

※製品に関するお問い合わせは、本ページ内にある「メール・フォームでのお問い合わせはこちらから」ボタンを押し、必要事項を明記の上ご連絡をお願い致します。その際、下記イメージ図(ストッパーA用)にあるNC旋盤のシリンダー(ドローチューブ)内径寸法の実測値をお知らせください。内径測定方法はこちらから


ワークストッパー タイプA

B208用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照

ワークストッパー タイプA

B210用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照

ワークストッパー タイプA

B212用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照

ワークストッパー タイプA

BB208用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照

ワークストッパー タイプA

BB210用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照



ワークストッパー タイプA

BB212用 材質:S45C

表面:黒染め

全長:約1,000mm

価格:WEBストア参照

※本ページの製品につきましては、当社WEBストアのみの販売となっております。




◆ワークストッパー タイプB

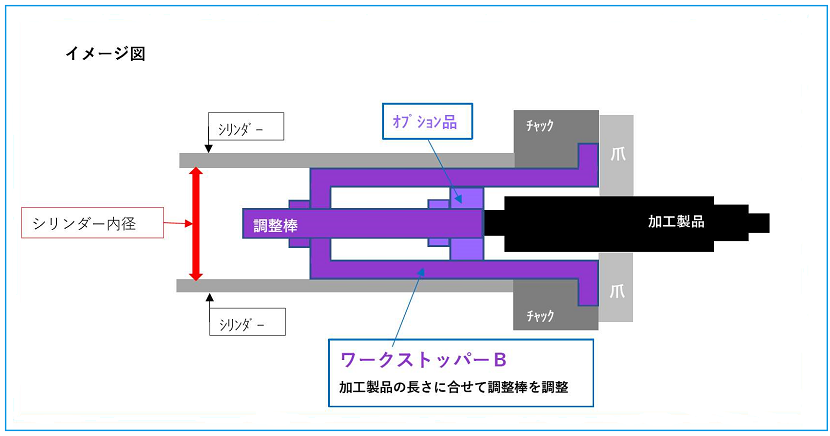

※製品に関するお問い合わせは、本ページ内の下部にある「メール・フォームでのお問合せはこちらから」ボタンを押し、必要事項を明記の上ご連絡をお願いいたします。その際、下記イメージ図(ストッパーB用)にあるNC旋盤のチャック型式及びシリンダー(ドローチューブ)内径寸法の実測値をお知らせください。内径測定方法はこちらから

注意:製品詳細に記載されているシリンダー内径寸法以外のシリンダーにはご使用しないでください。使用した場合、重大な事故に繋がる恐れがあります。



ワークストッパー タイプB

B206用 材質:鉄

表面:黒染め

シリンダー内径:45mm

最大ワーク外径:32mm

潜り深さ:約300mm

価格:WEBストア参照

ワークストッパー タイプB

B208用 材質:鉄

表面:黒染め

シリンダー内径:52mm

最大ワーク外径:41mm

潜り深さ:約320mm

価格:WEBストア参照

ワークストッパー タイプB

B210用 材質:鉄

表面:黒染め

シリンダー内径:75mm

最大ワーク外径62mm

潜り深さ:約320mm

価格:WEBストア参照

ワークストッパー タイプB

B212用 材質:鉄

表面:黒染め

シリンダー内径:91mm

最大ワーク外径:70mm

潜り深さ:約400mm

価格:WEBストア参照

ワークストッパー タイプB

B215用 材質:鉄

表面:黒染め

シリンダー内径:100mm

最大ワーク外径:75mm

潜り深さ:約400mm

価格:WEBストア参照

ワークストッパー タイプB

BB206用 材質:鉄

表面:黒染め

シリンダー内径:53mm

最大ワーク外径:41mm

潜り深さ:約320mm

価格:WEBストア参照

ワークストッパー タイプB

BB208用 材質:鉄

表面:黒染め

シリンダー内径:66mm

最大ワーク外径:53mm

潜り深さ:約320mm

価格:WEBストア参照

ワークストッパー タイプB

BB210用 材質:鉄

表面:黒染め

シリンダー内径:81mm

最大ワーク外径:65mm

潜り深さ:約320mm

価格:WEBストア参照

ワークストッパー タイプB

BB212用 材質:鉄

表面:黒染め

シリンダー内径:106mm

最大ワーク外径:80mm

潜り深さ:約400mm

価格:WEBストア参照

※本ページの製品につきましては、当社WEBストアのみの販売となっております。
